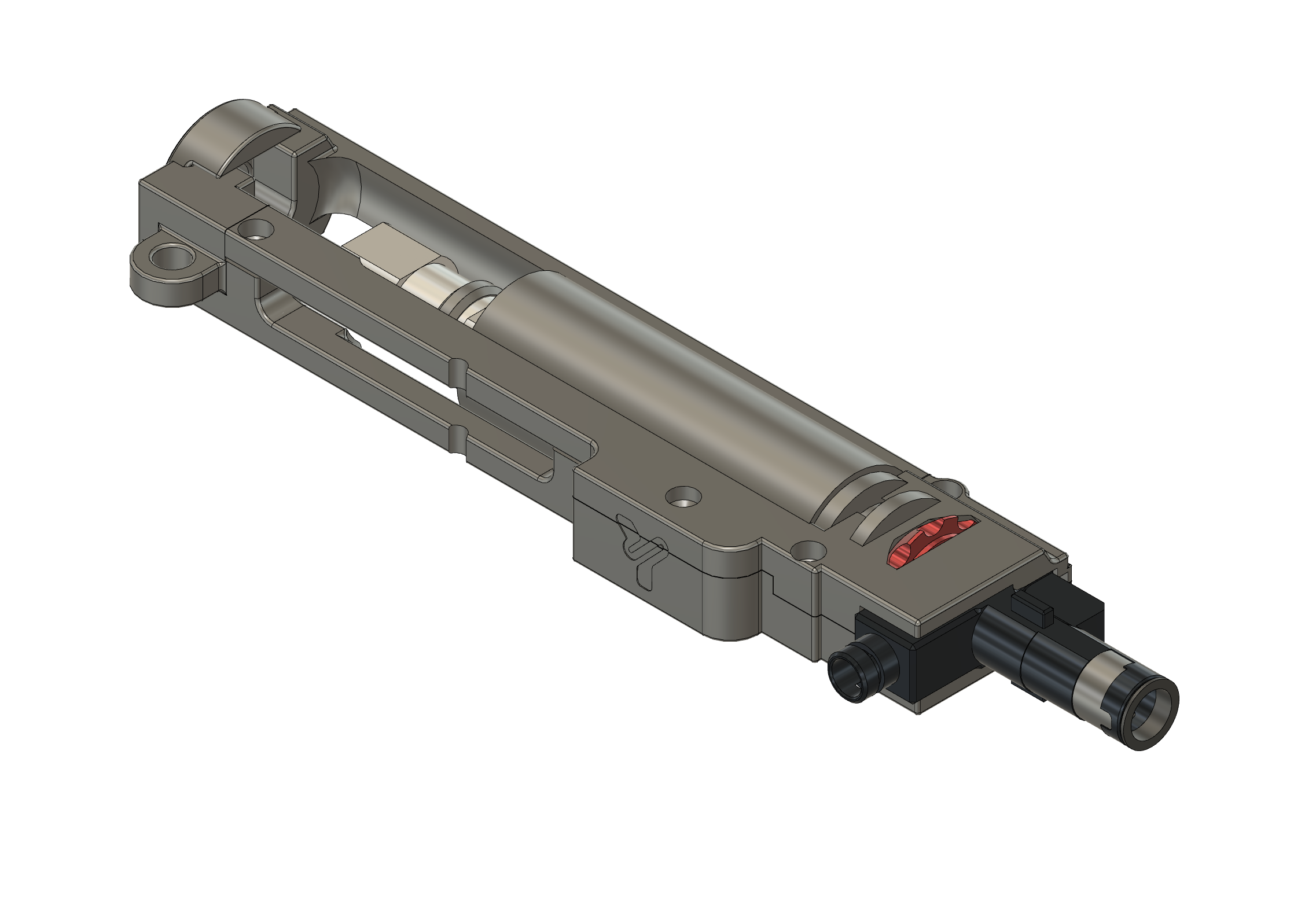

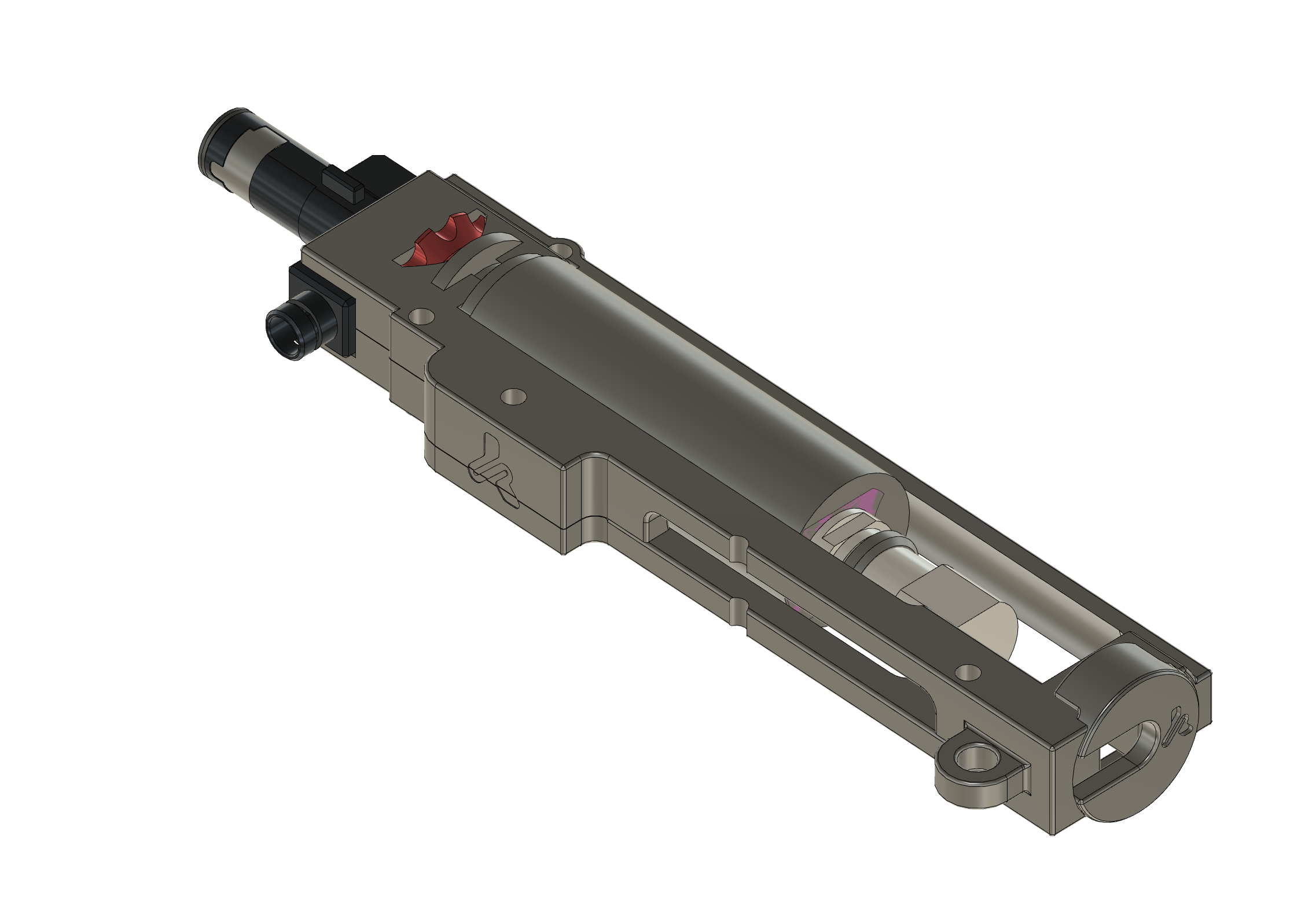

Versión 2.1 renovada del sistema de alineación de hop-up, diseñada para réplicas M4 / AR-15 AEG HPA y configuraciones con gearbox V2, compatible con motores Wolverine Inferno Gen 2 y Wolverine Reaper Gen 2, en combinación con cámara GATE EON.
Este kit asegura el centrado exacto entre el nozzle del motor HPA y la cámara de hop-up, mejorando el sellado, la constancia de alimentación y la precisión general del conjunto.
La versión renovada v2.1 incorpora un sistema de fijación por los laterales, aportando un montaje más estable y mejor control de tolerancias.
Compatibilidad
| Elemento | Compatibilidad |
|---|---|
| Engine HPA | Wolverine Inferno Gen 2 M4 / V2 |
| Engine HPA | Wolverine Reaper Gen 2 M4 / V2 |
| Cámara de hop-up | GATE EON M4 / AR-15 AEG |
| Réplica base | M4 / AR-15 AEG HPA |
| Gearbox | V2 estándar |
| Lower ICS metal | Compatible y recomendado |
Qué incluye el kit
- Base principal del sistema de alineación.
- Sistema de fijación lateral renovado para mejorar estabilidad y centrado.
- Clip trasero de soporte.
- Alojamiento para inserts M3.
- Elementos de guiado para mantener la posición del conjunto durante el montaje.
- Punto de fijación adicional para reforzar la rigidez estructural.
Instalación y ajuste
-
Impresión y preparación
- Imprime las piezas con altura de capa de 0.10 mm o 0.15 mm.
- Se recomienda un infill entre 55 % y 90 %, según el nivel de rigidez deseado.
- Lija suavemente las zonas de contacto para conseguir un ajuste limpio y sin holguras.
-
Montaje en la réplica
- Inserta la base en el lower correspondiente.
- Instala los inserts M3 en sus alojamientos.
- Coloca el sistema lateral de fijación y verifica que el conjunto queda centrado respecto al gearbox y la cámara.
- Monta la cámara GATE EON junto con el cañón interno.
- Instala el engine Wolverine Inferno Gen 2 o Reaper Gen 2 y revisa la alineación del nozzle.
-
Fijación final y pruebas
- Aprieta la tornillería de forma progresiva para mantener el centrado.
- Comprueba que la alimentación es constante y que no hay rozamientos anómalos entre nozzle y cámara.
- Realiza pruebas de tiro y corrige el ajuste del hop-up hasta obtener la trayectoria deseada.
Componentes necesarios (no incluidos)
- 4× inserts M3 × 4.2 mm
- 4× tornillos M3 × 8 SHCS
Recomendaciones de lower
Se recomienda usar el lower ICS metálico para obtener la mayor rigidez y durabilidad del conjunto.
También existen ajustes compatibles con configuraciones de tipo universal y opciones con agarre estilo MTW, pensadas para montajes personalizados sobre plataforma V2.
Parámetros de impresión 3D
- Material recomendado: PLA+
- Altura de capa: 0.10 mm – 0.15 mm
- Relleno recomendado: 55 % – 90 %
- Acabado recomendado: lijado fino en superficies de apoyo y contacto
Manuales
Los manuales de instalación y ajuste pueden incluirse en el apartado de Manuales del producto o en la documentación del proyecto.
