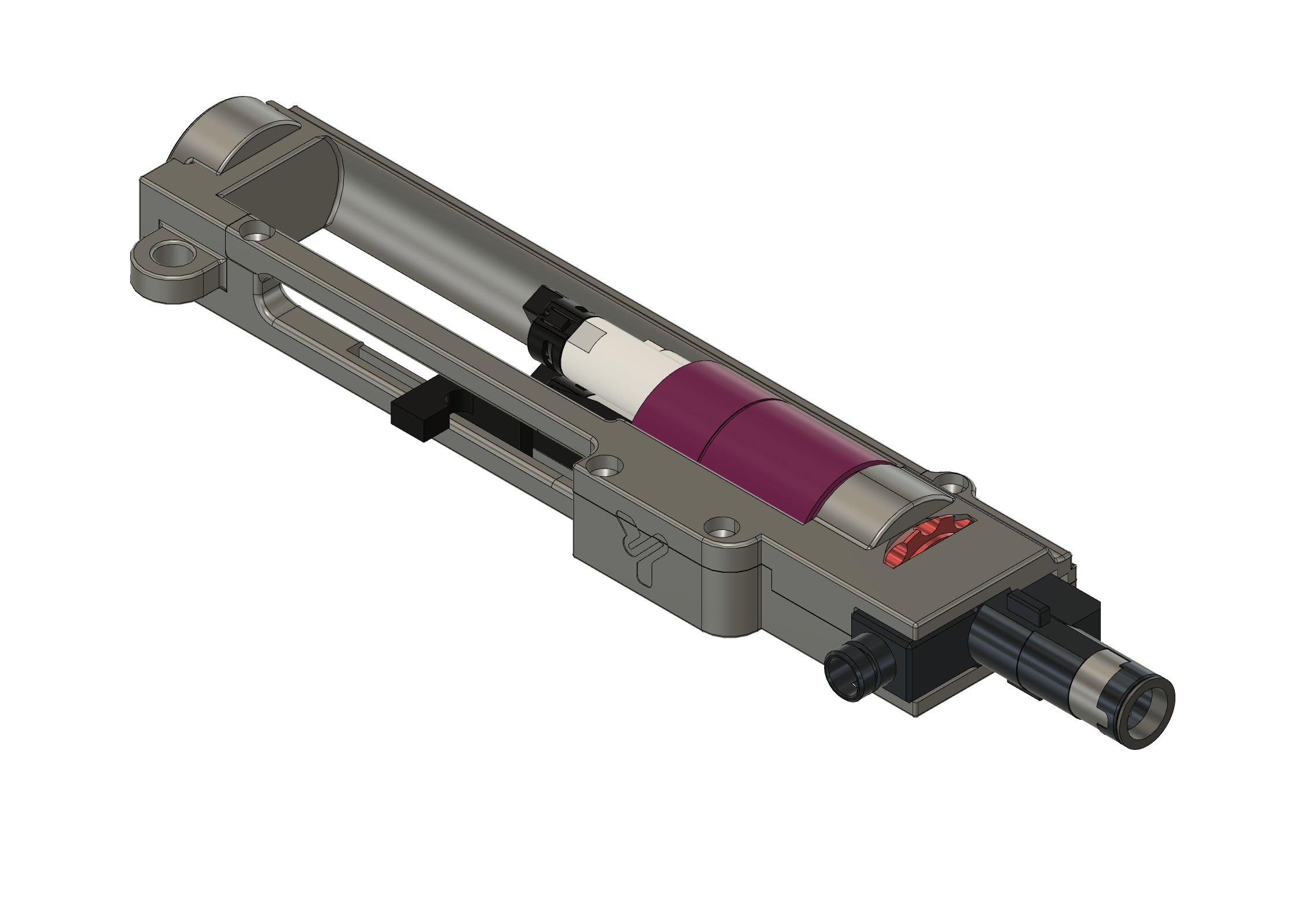

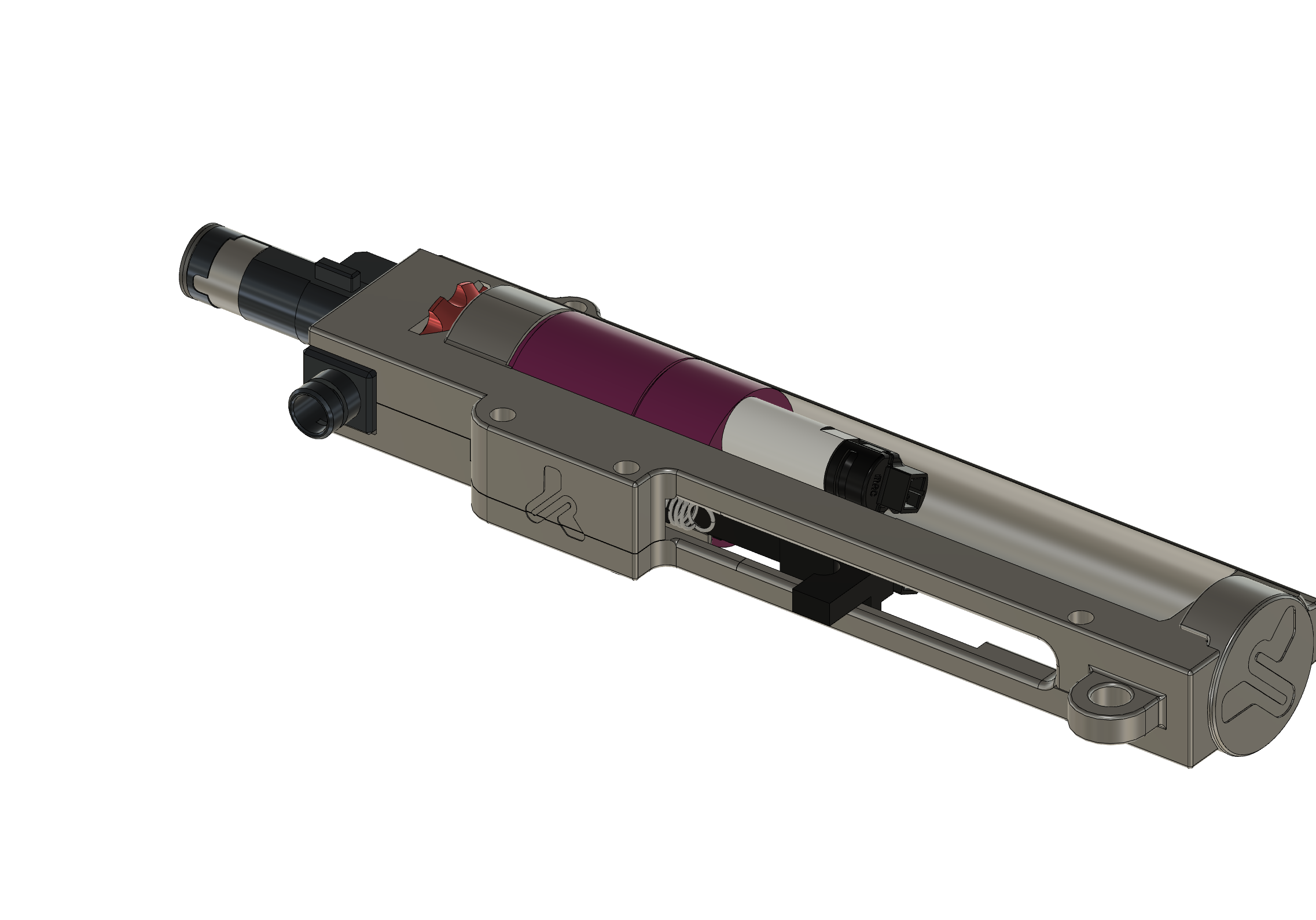

Versión renovada v2.1 del sistema de alineación de hop-up para plataformas M4 / AR15 AEG HPA con gearbox V2, diseñada para combinar el engine GATE PULSAR D1 con la cámara GATE EON. Esta revisión mejora la fijación del conjunto al sujetarse por los laterales, aportando más estabilidad, mejor centrado y una instalación más firme.
Compatibilidad
| Elemento | Compatibilidad |
|---|---|
| Engine HPA | GATE PULSAR D1 |
| Cámara de hop-up | GATE EON M4 / AR15 |
| Réplica base | M4 / AR15 AEG HPA |
| Gearbox | V2 estándar |
| Lower ICS metal | Compatible |
| Lower universal | Compatible según versión |
Qué incluye el kit
- Base principal del sistema de alineación.
- Sistema de fijación lateral renovado para mayor estabilidad.
- Clip o soporte de guiado para la línea HPA.
- Elementos de bloqueo y centrado del conjunto frontal.
- Soporte trasero de refuerzo según configuración de montaje.
Instalación y ajuste
-
Impresión y preparación
- Imprime las piezas con altura de capa de 0.10 mm o 0.15 mm.
- Usa un relleno aproximado entre 55 % y 90 % según la rigidez deseada.
- Lija ligeramente las superficies de contacto para conseguir un ajuste preciso.
-
Montaje del conjunto
- Instala la base en el lower correspondiente.
- Coloca el engine GATE PULSAR D1 y presenta la cámara GATE EON en su posición.
- Fija el kit usando el nuevo sistema de sujeción lateral, pensado para mejorar la estabilidad del conjunto.
- Asegura la línea HPA para evitar tensiones, curvas cerradas o desplazamientos durante el uso.
-
Verificación final
- Comprueba el centrado entre nozzle y cámara de hop-up.
- Verifica alimentación, sellado y ausencia de rozamientos.
- Ajusta el hop-up y realiza pruebas de disparo para confirmar consistencia y trayectoria.
Componentes necesarios (no incluidos)
- Tornillería según montaje.
- Inserts M3 si la versión del kit los requiere.
- Arandelas o separadores según tolerancias de la réplica.
Recomendaciones de lower
Se recomienda usar lower ICS metálico cuando se busca la máxima rigidez del conjunto.
También puede utilizarse con versiones de lower universal o configuraciones con ajuste para grip tipo MTW, especialmente en modelos identificados como “universal”.
Parámetros de impresión 3D
- Material recomendado: PLA+
- Altura de capa: 0.10 mm – 0.15 mm
- Relleno recomendado: 55 % – 90 %
- Ajuste recomendado: lijado suave y comprobación de tolerancias antes del montaje final
Nota de compatibilidad
La cámara GATE EON está diseñada para plataformas M4 / AR15 AEG y se comercializa como compatible con configuraciones GATE HPA y gearbox
