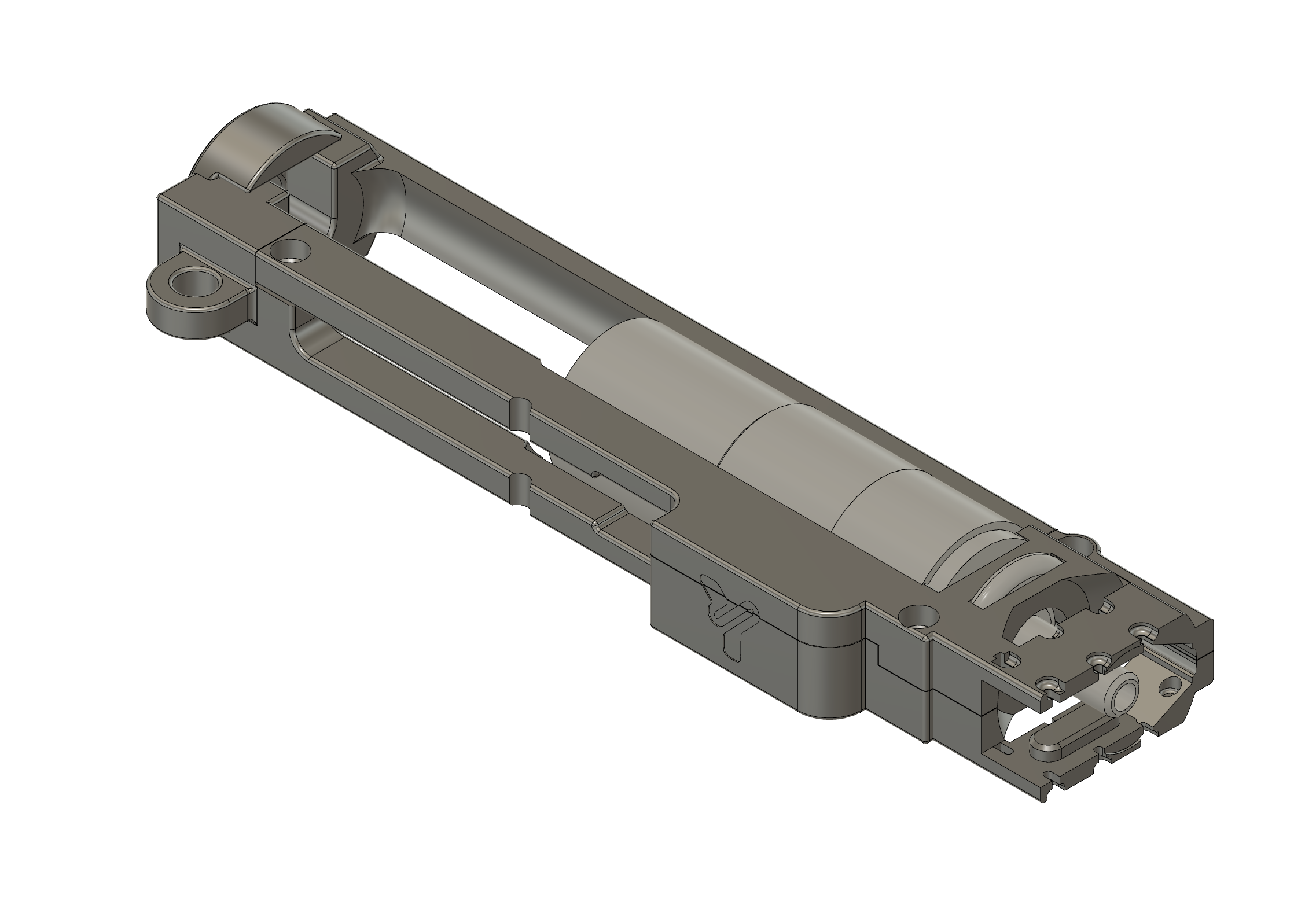

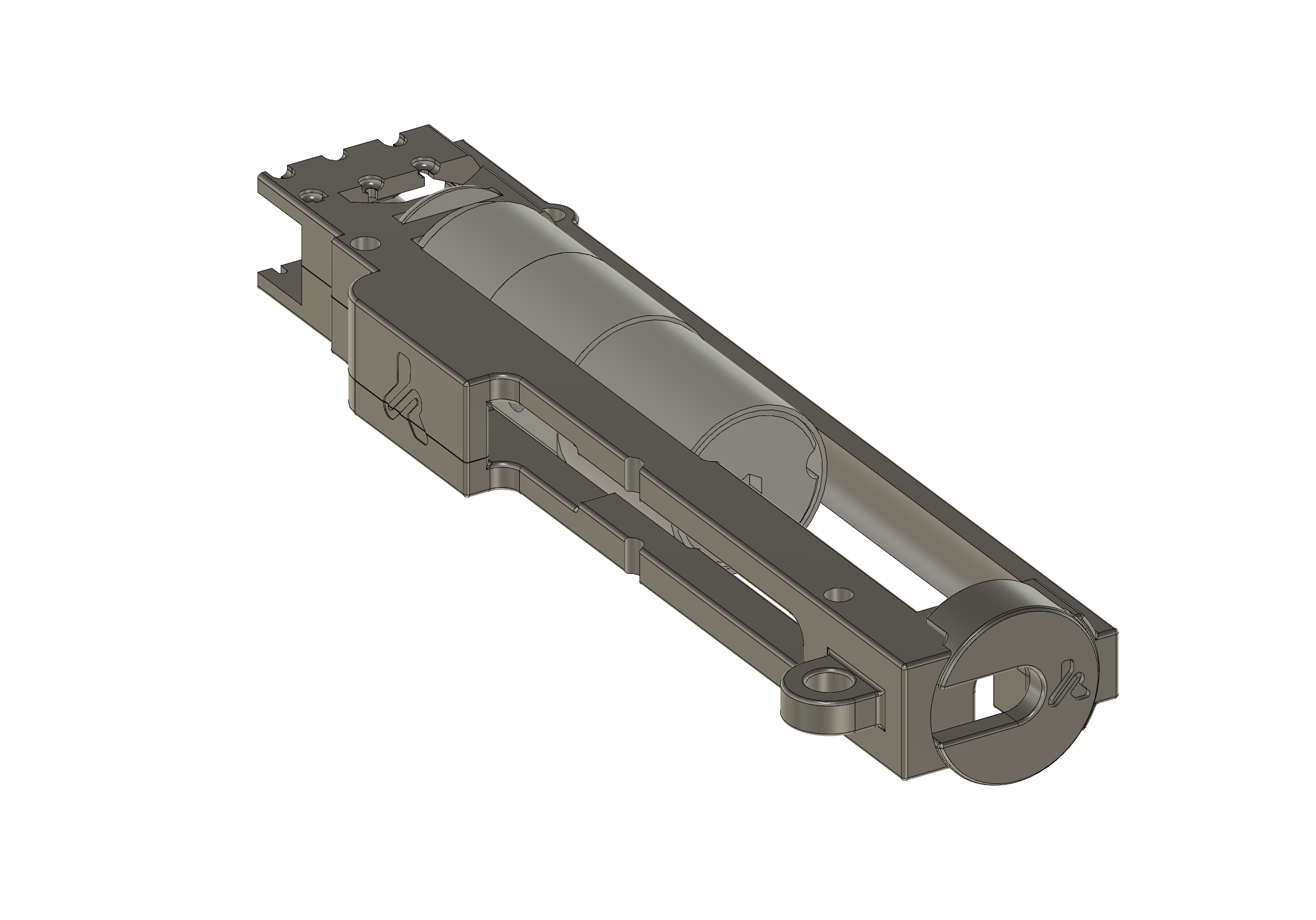

Blackdraft Phoenix + MAXX MODEL para M4 AEG (v2.1)

Versión 2.1 del sistema de alineación de hop-up, diseñada para réplicas M4 / AR15 AEG que utilicen:

• Motor Blackdraft Phoenix.
• Cámara MAXX Model.

Este kit asegura una alineación precisa entre el nozzle del Blackdraft Phoenix y la cámara MAXX Model, mejorando la consistencia de alimentación, reduciendo desajustes y manteniendo un funcionamiento estable en configuraciones HPA. Es compatible con lower ICS y con gearbox V2 split.

Compatibilidad

Elemento	Compatibilidad
Motor HPA	Blackdraft Phoenix
Cámara de hop-up	MAXX Model
Réplica base	M4 / AR15 AEG
Gearbox	V2 / ICS SPLIT

Qué incluye el kit

• Clip trasero para montaje mediante pin trasero o culata fija.
• Base con alojamiento para inserts M3 (latón opcional).
• Clip lateral para guiado del tubo/línea HPA.
• Capuchón superior de bloqueo frontal específico para cámara MAXX Model.
• Placa trasera con punto de fijación para tornillo M5 (refuerzo adicional).

Instalación y ajuste

1. Impresión y preparación

   • Imprime las piezas con infill entre 65–80 %.
   • Lija ligeramente las zonas internas y de contacto para un encaje limpio.
   • Si quieres facilitar el mantenimiento, aplica lubricante seco o cera en las superficies de deslizamiento.

2. Montaje en la réplica

   • Inserta la base en el lower y monta los inserts M3.
   • Coloca el clip trasero alineado con el pin trasero o el punto de anclaje de la culata.
   • Instala la cámara MAXX Model con el cañón interno; el capuchón superior bloquea el conjunto y mantiene el cañón centrado.
   • Guía la línea HPA del Blackdraft Phoenix por el clip lateral para evitar roces o dobleces.

3. Fijación final

   • Asegura la placa trasera con tornillo M5 y arandela para máxima rigidez.
   • Verifica que el nozzle entra centrado en la cámara MAXX sin holguras laterales.
   • Realiza pruebas de alimentación en seco y ajusta el hop-up según el peso de las BBs.

Componentes necesarios (no incluidos)

• 4× inserts M3 × 4.2 mm
• 4× tornillos M3 × 8 SHCS

Recomendaciones de lower

Se recomienda usar el lower de ICS de metal para máxima rigidez en builds exigentes.
Si prefieres imprimir tu parte baja, estos modelos Gearbox v2 Lower "Parte baja universal" son totalmente compatibles:

• Versión 3
• Versión 4.2
• Versión 4.3 MTW

Los puede encontrar AQUÍ.

Parámetros de impresión 3D

• Tiempo de impresión aproximado: ~1 h 30 min
• Material recomendado: PLA+
• Altura de capa: 0.10 mm – 0.15 mm

Manuales

Los manuales de instalación y ajuste están disponibles en el apartado de Manuales de la web o en el servidor de Discord del proyecto.
